لوله استیل
🔷 لوله استیل چیست؟

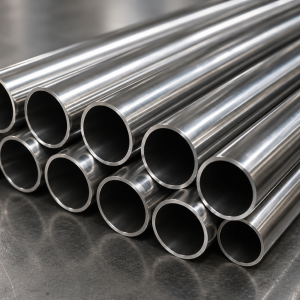

لوله استیل یا لوله استنلس استیل، نوعی مقاطع توخالی است که از آلیاژ فولاد زنگنزن (Stainless Steel) ساخته شده است. فولاد زنگنزن آلیاژی از آهن، کروم (حداقل ۱۰.۵ درصد) و عناصر دیگر مانند نیکل و مولیبدن است. حضور کروم باعث تشکیل یک لایه اکسید محافظ بر روی سطح فلز میشود که از خوردگی و زنگزدگی جلوگیری میکند.
این مقاطع به دلیل مقاومت بالا در برابر خوردگی، حرارت و مواد شیمیایی، ظاهر زیبا، بهداشتی بودن و طول عمر طولانی، در صنایع مختلفی مانند نفت و گاز، پتروشیمی، غذایی، دارویی، ساختمانی و دکوراسیون کاربرد گستردهای دارند.
🔩 انواع لوله استیل بر اساس ساختار
🔸 مانیسمان (بدون درز)
لوله مانیسمان یا بدون درز (Seamless) بدون هیچگونه جوش و اتصالی تولید میشود. در فرآیند تولید آن، شمش فولادی به صورت یکپارچه شکل میگیرد و هیچ درزی در ساختار آن وجود ندارد. این نوع استحکام و تحمل فشار بالاتری نسبت به نوع درزدار دارد و برای کاربردهای حساس مانند صنایع نفت و گاز، پتروشیمی و پالایشگاهها استفاده میشود.
🔸 درزدار (جوشی)
این نوع از ورق استیل تولید میشود که به شکل لوله رول شده و درز آن جوش داده میشود. نمونه درزدار اقتصادیتر از مانیسمان است و برای کاربردهای عمومی، دکوراسیون و صنایع سبک استفاده میشود.
🔸 تیوب استیل
تیوب یا «Tube» معمولاً به مقاطعی گفته میشود که در ابعاد دقیقتر و با تلورانسهای کمتر تولید میشوند. تیوبها در مقایسه با «Pipe»ها معمولاً قطر خارجی مشخص و ضخامت دیواره دقیقتری دارند و در کاربردهای خاص مانند مبدلهای حرارتی و تجهیزات دقیق استفاده میشوند.
🔩 گریدهای پرکاربرد
🔸 استیل ۲۰۱
یک گرید آستنیتی با نیکل پایین است که با جایگزینی بخشی از نیکل با منگنز تولید میشود. این گرید اقتصادیترین نوع است و برای کاربردهای دکوراتیو، لوازم خانگی و محیطهای با خوردگی کم استفاده میشود. مقاومت به خوردگی آن کمتر از ۳۰۴ است و در محیطهای خورنده توصیه نمیشود.
🔸 استیل ۳۰۴
پرکاربردترین گرید که از ۱۸٪ کروم و ۸٪ نیکل ساخته شده است. این گرید غیرمغناطیسی بوده و مقاومت بالایی در برابر خوردگی دارد. در صنایع غذایی، دارویی، ساختمانی و دکوراسیون کاربرد گستردهای دارد.
🔸 استیل ۳۱۶
نسخه پیشرفتهتر گرید ۳۰۴ که با افزودن ۲-۳٪ مولیبدن، مقاومت آن در برابر کلریدها و خوردگی حفرهای افزایش یافته است. برای صنایع دریایی، پتروشیمی و محیطهای خورنده ایدهآل است.
🔸 استیل ۳۱۰
با ۲۵٪ کروم و ۲۰٪ نیکل، یکی از مقاومترین گریدهای آستنیتی در برابر حرارت بالا (تا ۱۱۰۰ درجه سانتیگراد) است. برای کورههای صنعتی، پالایشگاهها و تجهیزات دمای بالا کاربرد دارد.
🔸 استیل ۳۲۱
با افزودن تیتانیوم به ترکیب، مقاومت به خوردگی بیندانهای را در دماهای بالا افزایش میدهد. برای کاربردهای هوافضا، صنایع پتروشیمی و تجهیزات جوشکاری شده در دمای بالا مناسب است.
🔸 داپلکس
دارای ساختار دوگانه (فریتی-آستنیتی) است که ترکیبی از استحکام بالا و مقاومت عالی در برابر خوردگی را ارائه میدهد. این گرید حدود دو برابر استیلهای آستنیتی معمولی استحکام دارد و برای کاربردهای دریایی، پتروشیمی و محیطهای حاوی کلرید ایدهآل است. داپلکس نسبت به گریدهای آستنیتی، نیکل کمتری دارد و از نظر اقتصادی نیز مقرونبهصرفهتر است.
🧪 جدول آنالیز شیمیایی
💊 کاربرد در صنایع دارویی و غذایی
در صنایع دارویی و غذایی، این مقاطع باید دارای ویژگیهای بهداشتی خاصی باشند. استاندارد ASTM A270 مشخصات لولههای بهداشتی (Sanitary Tubing) را تعیین میکند که برای صنایع لبنی و غذایی کاربرد دارند. سطح داخلی این محصولات باید صیقلی و بدون درز باشد تا از تجمع باکتری و مواد غذایی جلوگیری شود.
معمولاً از گرید ۳۰۴ یا ۳۱۶ ساخته میشوند و سطح داخلی آنها پولیش شده است. در فرآیند تولید، درز جوش داخلی صاف میشود تا سطحی یکنواخت ایجاد گردد. این ویژگی برای فرآیند CIP (Clean-in-Place) در خطوط تولید مواد غذایی و دارویی ضروری است.
🏭 کاربردهای صنعتی
مقاطع صنعتی برای کاربردهای سنگین و حساس طراحی شدهاند. این محصولات معمولاً در ردههای فشار مختلف (Sch 10, 40, 80) تولید میشوند و تحمل فشار بالایی دارند. در صنایع نفت و گاز، پتروشیمی، نیروگاهها و پالایشگاهها کاربرد دارند. گریدهای پرکاربرد در این بخش شامل ۳۰۴، ۳۱۶، ۳۲۱ و ۳۱۰ هستند.
🏭 کاربرد لوله استیل
- صنایع نفت و گاز: خطوط انتقال، پالایشگاهها، سکوهای دریایی
- صنایع پتروشیمی: مبدلهای حرارتی، رآکتورها، لولهکشی
- صنایع غذایی: خطوط انتقال مواد غذایی، تجهیزات فرآوری
- صنایع دارویی: تجهیزات استریل، خطوط تولید دارو
- ساختمانسازی: نرده، سازههای فلزی، لولهکشی آب
- صنایع دریایی: تجهیزات کشتی، اسکله، لولههای زیرآب
- نیروگاهها: بویلر، توربین، تجهیزات دمای بالا
- دکوراسیون: نرده، هندریل، سازههای تزئینی
📌 موارد مصرف
- خطوط انتقال سیالات خورنده: در صنایع شیمیایی و پتروشیمی
- سیستمهای گرمایش و سرمایش: مبدلهای حرارتی و بویلرها
- تجهیزات آشپزخانه صنعتی: میز کار، هود، سینک
- خطوط تولید دارو: با رعایت استانداردهای بهداشتی
- لولهکشی آب آشامیدنی: بهداشتی و مقاوم به خوردگی
- سازههای دریایی: مقاوم در برابر آب شور
✅ مزایا و معایب
✅ مزایا
- مقاومت عالی در برابر خوردگی و زنگزدگی
- مقاومت در دماهای بالا
- جوشپذیری عالی
- ظاهر زیبا و بهداشتی
- طول عمر بالا
- نگهداری آسان
- قابلیت بازیافت
❌ معایب
- قیمت بالاتر نسبت به فولاد کربنی
- حساسیت به یون کلر در گرید ۳۰۴
- ضریب انبساط حرارتی بالا
- خوردگی گالوانیک در تماس با فلزات دیگر
- ماشینکاری سختتر
⚖️ فرمول محاسبه وزن
وزن این مقاطع بر اساس فرمول زیر محاسبه میشود:
چگالی استیل ۳۰۴ حدود ۷.۹۳ و استیل ۳۱۶ حدود ۷.۹۸ گرم بر سانتیمتر مکعب است. به عنوان مثال، وزن لوله ۱ اینچ (۲۵.۴ میلیمتر) با ضخامت ۲ میلیمتر استیل ۳۰۴ برابر است با: [(۲۵.۴ – ۲) × ۲ × ۳.۱۴ × ۷.۹۳] ÷ ۱۰۰۰ = ۱.۱۶ کیلوگرم بر متر.
❓ سوالات متداول
۱. تفاوت مانیسمان و درزدار چیست؟
مانیسمان بدون درز و یکپارچه تولید میشود و استحکام و تحمل فشار بالاتری دارد. درزدار از ورق استیل ساخته شده و درز آن جوش داده میشود و اقتصادیتر است.
۲. تفاوت گرید ۳۰۴ و ۳۱۶ چیست؟
گرید ۳۱۶ دارای ۲-۳٪ مولیبدن است که مقاومت آن را در برابر کلریدها و محیطهای خورنده افزایش میدهد. برای صنایع دریایی و شیمیایی مناسبتر است، در حالی که ۳۰۴ برای کاربردهای عمومی و اقتصادی انتخاب میشود.
۳. گرید داپلکس چه مزیتی دارد؟
داپلکس دارای ساختار دوگانه فریتی-آستنیتی است که استحکام بالاتر (حدود دو برابر) و مقاومت به خوردگی بهتری نسبت به گریدهای آستنیتی دارد. همچنین نیکل کمتری داشته و اقتصادیتر است.
۴. آیا این مقاطع زنگ میزنند؟
گرید ۳۰۴ و ۳۱۶ در محیطهای معمولی زنگ نمیزنند، اما در محیطهای کلریدی غلیظ، گرید ۳۱۶ توصیه میشود. گرید ۲۰۱ در محیطهای مرطوب ممکن است دچار خوردگی شود.
۵. چگونه وزن را محاسبه کنیم؟
با استفاده از فرمول: [(قطر خارجی – ضخامت) × ضخامت × ۳.۱۴ × چگالی] ÷ ۱۰۰۰. چگالی استیل ۳۰۴ حدود ۷.۹۳ و استیل ۳۱۶ حدود ۷.۹۸ است.
