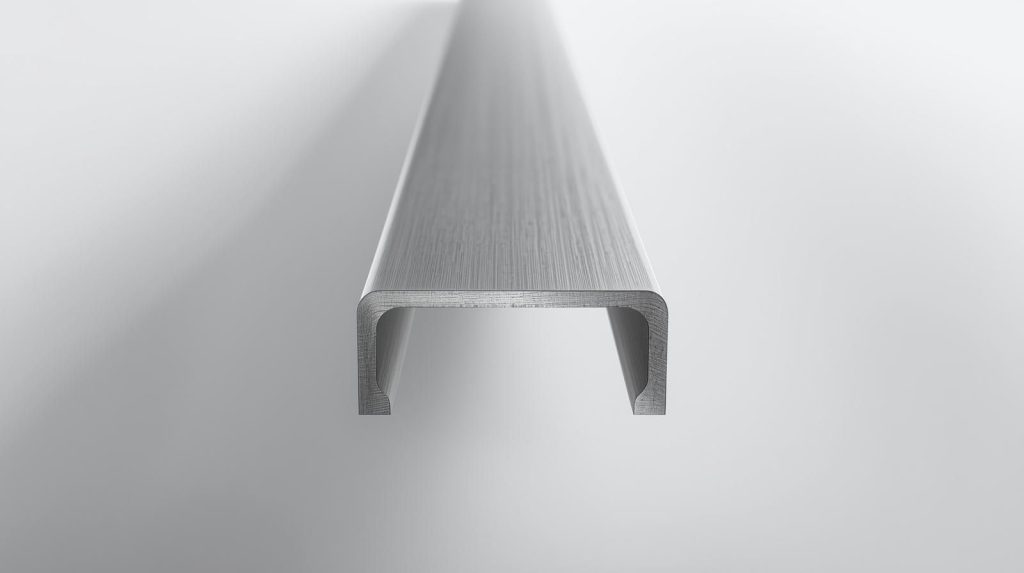

ناودانی استیل 304 سایز 10؛ سبک، مقاوم و ایدهآل برای صنایع دقیق |
📋 معرفی جامع ناودانی استیل 304 سایز 10🔹 تعریف و استاندارد ناودانی سایز 10ناودانی استیل 304 سایز 10 بر اساس استاندارد DIN 1026 و EN 10365، به مقطعی گفته میشود که ارتفاع جان (Web) آن دقیقاً 100 میلیمتر است. این سایز کوچکترین عضو خانواده ناودانیهای پرکاربرد صنعتی محسوب میشود. ضخامت بال در این سایز 6.5 میلیمتر و ضخامت جان 5 میلیمتر است. آلیاژ 304 با 18 درصد کروم و 8 درصد نیکل، مقاومت عالی در برابر خوردگی را فراهم کرده است. 🔹 ابعاد و وزن هر شاخهابعاد استاندارد این مقطع: ارتفاع جان 100 میلیمتر، عرض بال 50 میلیمتر و شعاع گوشه داخلی 8 میلیمتر. وزن هر متر طول از ناودانی 304 سایز 10 حدود 9.8 کیلوگرم است. با طول استاندارد 6 متری، هر شاخه وزنی معادل 58.8 کیلوگرم دارد. این وزن سبک توسط یک کارگر با کمک جرثقیل دستی به راحتی جابهجا میشود. 🔹 چرا سایز 10 برای کاربردهای سبک انتخاب اول است؟دلیل اصلی محبوبیت سایز 10، نسبت استحکام به وزن فوقالعاده آن است. این سایز برای دهانههای 2 تا 3.5 متری عملکرد بسیار خوبی دارد. وزن بسیار سبک (حدود 23 درصد سبکتر از سایز 12) باعث کاهش چشمگیر هزینه حمل و نصب میشود. ممان اینرسی آن حدود 280 سانتیمتر به توان 4 است. 🔹 مشخصات مکانیکی و ترکیب شیمیاییترکیب شیمیایی آلیاژ 304 شامل ۱۸% کروم، ۸% نیکل و حداکثر ۰.۰۸% کربن است. مقاومت کششی ≥515 مگاپاسکال، تنش تسلیم ≥205 مگاپاسکال و ازدیاد طول ≥40% میباشد. چگالی ۷.۹۳ گرم بر سانتیمتر مکعب و مدول الاستیسیته 193 گیگاپاسکال است. |
✅ مزایای رقابتی ناودانی 304 سایز 10🪶 وزن فوقالعاده سبک و نصب آسانبا وزن تنها ۹.۸ کیلوگرم بر متر، ناودانی سایز 10 سبکترین گزینه در خانواده مقاطع ناودانی است. هر شاخه 6 متری حدود ۵۹ کیلوگرم وزن دارد که توسط یک کارگر با کمک تجهیزات ساده قابل جابهجایی است. این ویژگی هزینههای نیروی انسانی و جرثقیل را به حداقل میرساند. 💰 اقتصادیترین سایز ناودانی استیلسایز 10 حدود ۲۳ درصد ارزانتر از سایز ۱۲ و حدود ۴۰ درصد ارزانتر از سایز ۱۴ است. این سایز پرفروش در پروژههای کوچک و متوسط، همیشه در انبار تامینکنندگان معتبر موجود است. توجیه اقتصادی بالای آن برای کارگاههای کوچک بسیار جذاب است. 🔧 قابلیت شکلدهی و ماشینکاری عالیبه دلیل ضخامت کم، این سایز به راحتی خم، برش و سوراخکاری میشود. جوشکاری آن با حداقل حرارت و بدون نیاز به پیشگرمایش انجام میگیرد. برای ساخت قطعات دقیق و تجهیزات آزمایشگاهی ایدهآل است. همچنین قابلیت پرداخت سطحی تا درجه آینهای را دارد. |
⚠️ محدودیتهای کاربردی ناودانی سایز 10
|
دیتاشیت فنی ناودانی استیل 304 سایز 10 (طبق EN 10365)
🔸 روش تولید و توصیههای کاربردیاستاندارد ساخت این مقطع معمولاً نورد گرم است و ضخامتها با تلرانس DIN 1026 کنترل میشود. برای جوشکاری از الکترود E308L یا روش TIG با filler ER308L استفاده کنید. به دلیل ضخامت کم، حرارت ورودی را کنترل کنید تا اعوجاج ایجاد نشود. برای برش از اره نواری استیل یا دستگاه پلاسما با آمپر پایین استفاده نمایید. |
🏭 کاربردهای گسترده ناودانی استیل 304 سایز 10🔬 صنایع دقیق، آزمایشگاهی و داروسازیبه دلیل ابعاد کوچک و دقت بالا، سایز 10 در ساخت شاسی دستگاههای آزمایشگاهی، قاب تجهیزات اندازهگیری دقیق، پایه میکروسکوپهای صنعتی و استراکچر دستگاههای داروسازی کوچک کاربرد گسترده دارد. سطح بهداشتی استیل 304 برای محیطهای تمیز ایدهآل است. همچنین در ساخت هودهای آزمایشگاهی و قاب دستگاههای آنالیز استفاده میشود. 🏗️ معماری داخلی و تجهیزات سبک صنعتیدر سازههای معماری مانند قاب پنجرههای کوچک، نردههای استیل ظریف، سایبانهای سبک و قفسههای نمایشگاهی استفاده میشود. همچنین در ساخت قاب یخچالهای کوچک صنعتی، پایه دستگاههای بستهبندی سبک، استراکچر ونهای خدمات شهری و قفسههای انبار سبک کاربرد دارد. |
❓ سه سوال متداول درباره ناودانی استیل 304 سایز 10سوال ۱: حداکثر دهانه مجاز برای ناودانی استیل 304 سایز 10 چقدر است؟ با توجه به ممان اینرسی محدود این پروفیل (280 cm⁴)، حداکثر دهانه توصیه شده برای کاربردهای سازهای 3.5 متر است. در دهانه 3 متری با بار یکنواخت 300 کیلوگرم بر متر، خیز ایجاد شده حدود 6 میلیمتر (L/500) خواهد بود که برای اکثر کاربردهای صنعتی قابل قبول است. برای دهانههای بالاتر از 3.5 متر، خیز به شدت افزایش یافته و ممکن است به 15 میلیمتر (بیش از L/200) برسد که غیرقابل قبول است. در این موارد حتماً از سایز 12 یا 14 استفاده کنید. سوال ۲: تفاوت ناودانی استیل 304 سایز 10 با سایز 8 و 12 در چیست؟ سایز 8 (ارتفاع 80 میلیمتر) با وزن حدود 7.5 کیلوگرم بر متر برای دهانههای تا 2.5 متر و بارهای بسیار سبک مناسب است. سایز 10 (ارتفاع 100 میلیمتر) با وزن 9.8 کیلوگرم بر متر برای دهانههای تا 3.5 متر مناسب است. سایز 12 (ارتفاع 120 میلیمتر) با وزن 12.7 کیلوگرم بر متر برای دهانههای تا 4.5 متر کاربرد دارد. از نظر قیمت، سایز 8 حدود 15 درصد ارزانتر از سایز 10 و سایز 12 حدود 23 درصد گرانتر از سایز 10 است. سوال ۳: چگونه از تاب خوردگی ناودانی سایز 10 در حین جوشکاری جلوگیری کنیم؟ به دلیل ضخامت کم (حداکثر 6.5 میلیمتر)، ناودانی سایز 10 در حین جوشکاری مستعد اعوجاج است. راهکارها: ۱) جوشکاری (تک جوشی با فواصل 50 میلیمتری) ۲) کنترل حرارت ورودی با کاهش آمپر (حداکثر 80 آمپر) ۳) جوشکاری متقارن در دو طرف قطعه ۴) استفاده از فیکسچر محکم ۵) خنک کردن آرام در هوا (هرگز با آب). رعایت این نکات تاب خوردگی را به حداقل میرساند. |
|
